HCL 0101
|
Ещё в Удлинители HDMI по витой паре, по эфиру, Усилители HDMI, Репитеры HDMI:
Ce-Link E 30D, Ce-Link E 50E, Ce-Link E 60, Ce-Link HRP0101, BigStar Ретранслятор HDMI BS-WHD01 |
||||||||||

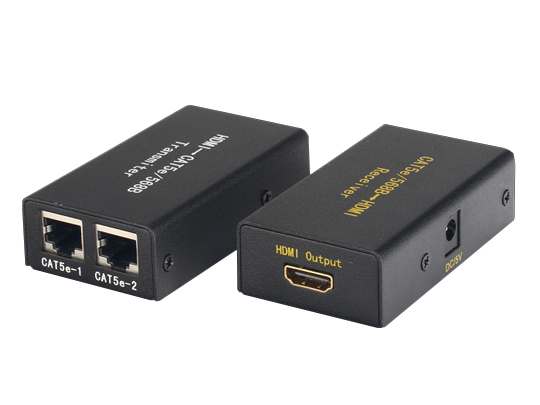

Описание HCL 0101
Удлинитель HDMI сигнала 1080р до 30 метров соответственно по двум кабелям CAT-5e/6
PACKAGE CONTENTS Signal Inputs/Output Input Video Signal 0.5 -1.0 volts p-p Input DDC Signal 5 volts p-p (TTL) Maximum Single Link Range 1920X1200, 1080P Output Video HDMI 1.2a Video format supported DTV/HDTV 1080P/1080i/720P/576P/480P/576i/480i Transmission distance Using CAT6 Cable 30M for1080p Using CAT5e/6 Cable 60M for 480p Resolutions(HDTV) Interlaced(50&60Hz) 480i,576i,1080i Progressive(50&60Hz) 480p,576p,720p,1080p Mechanical Size(W-H-D)
1) Main unit NO. 1 P/N_HCL0101A
2) Main unit NO. 2 P/N_HCL0101B
3) 5VDC Power Supply.
4) Operating Instructions.

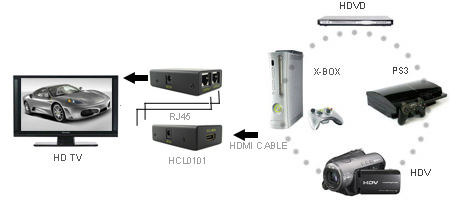

CONNECT AND OPERATE
1) Connect the HDMI input sources such as：HD-DVD,PS3,STB etc.)
into P/N_HCL0101A.
2) Connect two CAT-5E cables to both the outputs of P/N_HCL0101A
and inputs of P/N_HCL0101B.
3) Connect the HDMI output( such as : HD-LCD、HD-DLP)into P/N_HCL0101B.
4) Plug the power into P/N_HCL0101B.
SPECIFICATIONS
