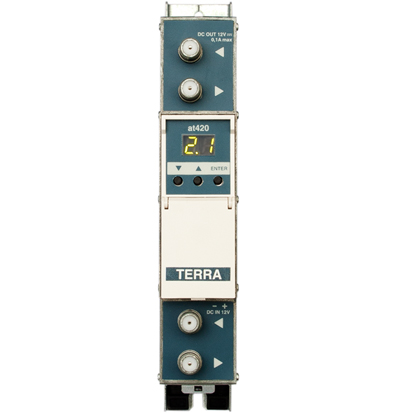

Усилитель ДМВ двухканальный AT420
Описание Усилитель ДМВ двухканальный AT420
Селективный двухканальный ТВ усилитель at420 предназначен для работы в ДМВ диапазоне частот с аналоговыми и цифровыми каналами. (DVB-T2)
Автоматическая регулировка усиления обеспечивает:
-
автоматическое выравнивание уровней сигнала (АРУ) - для входных уровней в диапазоне 50-80 дб для цифровых мультиплексов и 60-85 дб для аналоговых каналов-до 80 дбув (DVB-T) и 85 дбув (analog TV). Эта функция исключает потребность ручных регулировок уровней сигнала на этапах установки и обслуживания;
- автоматическая регулировка усиления в случае изменения параметров передатчика.
Частота усиливаемого канала каждой секции выбирается независимо от другой секции и меняется во всем ДМВ диапазоне. Встроенная система АРУ гарантирует стабильный выходной уровень. В усилителе новейшие ПАВ фильтры обеспечивают сверх высокую селективность. Перестраиваемый полосовой фильтр на входе секции фильтрирует далее находящиеся нежелательные несущие (помехи). Плавная регулировка частоты +/-1 МHz с шагом 250 kHz позволяет значительно увеличить уровень подавления нежелательных сигналов в соседнем нижнем или в верхнем канале. В каждой секции возможно выбрать номер канала, величину ослабления выходного аттенюатора, режим усиления аналогового либо цифрового канала, выполнить плавную настройку частоты. Пользователь имеет возможность коммутировать питание +12 V антенного усилителя на ВЧ входе усилителя.
Плавная регулировка частоты +/-1 МHz с шагом 125 kHz позволяет значительно увеличить уровень подавления нежелательных сигналов в соседнем нижнем или в верхнем канале. Потребитель имеет возможность программно отключить каждую секцию усилителя, коммутировать на РЧ входе усилителя питание 12 V для антенного усилителя, также имеет возможность выбрать в каждой секции затухание выходного аттенюатора до 10 dB с шагом 1 dB. Встроенная система АРУ гарантирует стабильный выходной уровень. На передней панели усилителей расположены три кнопки управления и два 7-и сегментных светодиодных индикатора.
Это идеальное решение для построения сети DVB-T2 в регионах с 2-мя мультиплексами
Усилители могут использоваться как автономные или как часть модульной системы. Усилители питаются от внешнего источника питания +12 Vс возможностью передавать питание другим усилителям по специальному плоскому кабелю. Конструкция усилителей обеспечивает большую гибкость при инсталляции.
|
T Y P E |
at420 |
||||
|
Ordering number |
02558 |
||||
|
Sections |
2 |
||||
|
Tuning range of channels |
470-862 MHz |
||||
|
RF input |
TV standard |
pr. |
analog (G, K, I, NZ) |
DVB-T* |
|
|
channel bandwidth |
8 MHz |
8 MHz |
|||
|
level/impedance |
60-85 dBµV/75 Ω |
50-80 dBµV/75 Ω |
|||
|
frequency range of RF distribution |
47-862 MHz |
||||
|
loop through gain |
0 ± 1.5 dB |
||||
|
return loss |
>12 dB |
||||
|
RF output |
level/ impedance, typical |
90 dBµV/75 Ω |
85 dBµV/75 Ω |
||
|
MER ofDVB-Tsignal |
- |
≥36 dB (input signal MER 38 dB) |
|||
|
frequency range of RF combining |
47-2150 MHz |
||||
|
DC pass through |
0.3 A |
||||
|
combining through loss Terr/SAT |
1.5/2.5 dB |
||||
|
level adjustment range |
pr. |
0 ÷ -10 dB by 1 dB step |
|||
|
return loss |
≥ 10 dB |
||||
|
Noise figure |
7 dB |
||||
|
Selectivity, typical |
40 dB, ±1.25 MHz from 8 MHz bandwidth border pr. |
40 dB, ±2 MHz from 8 MHz bandwidth border pr. |
|||
|
Offset** |
±1 MHz by 0.25 MHz step |
||||
|
Spurious signals level |
≤ -60 dBc |
||||
|
Mirror channel selectivity |
≥ 60 dB |
||||
|
Flatness of channel bandwidth, typical |
± 1.5 dB |
||||
|
DC feeding for external |
pr. |
12 V 0.1 A max. |
|||
|
Current consumption*** |
12 V 0.45 A |
||||
|
Operating temperature range |
0° C ÷ +50°C |
||||
|
Dimensions/Weight (packed) |
36x198x107.5 mm/0.9 kg |
||||
