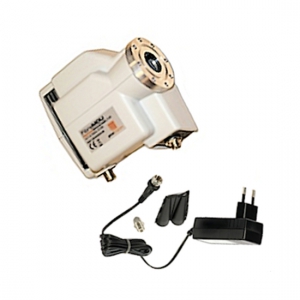

Invacom FibreMDU Optical LNB C120 – оптический конвертер под фланец С120

Высокостабильный конвертер с оптическим выводом от Invacom создан в инновационном дизайне. Оптический конвертер под фланец С120 использует запатентованную технологию для частотного стека как горизонтальной, так и вертикальной полярности, создавая единый частотный диапазон ПЧ с частотой 950 МГц - 5,45 ГГц. Затем вновь созданная единая полоса частот модулируется по оптической линии и выводится с использованием лазера на 1310 нм.

Оптический конвертер Invacom LNB под фланец С120потребляет <450 мА от стандартного источника питания 12В. Ввод питания в оптический конвертер под фланец осуществляется с использованием стандартного разъема типа F.
Подключение оптоволокна к SAT конвертеру fiber LNB осуществляется через стандартный разъем FC/PC, питающий пассивную распределительную сеть в одномодовом режиме через волоконно-оптический кабель.
При оптическом выходе +/- 6,5 дБм оптический выход FibreMDU LNB легко способен работать с 32 приемниками FibreMDU (см. Спецификацию FibreMDU), расположенную в радиусе до 10 км.

Особенности оптического конвертера под фланец С120 Invacom

• Преобразует все 4 универсальные полосы IF к одному оптическому выходу (H / H - H / L - V / H - V / L = один оптический выход)
• Возможность доставки всех преобразованных ПЧ в 32 оконечные точки распространения распложенные в радиусе до 10 километров
• Версии под Хомут 40 мм или фланец C120

Схема подключения конвертер под фланец С120 с оптическим выводом Invacom

Спецификация на оптический конвертер под фланец С120 Invacom

Входная частота оптического конвертера под фланец С120 Invacom

Входной радиочастотный диапазон составляет 10,7-12,75 ГГц, линейно поляризованный (горизонтальный и вертикальный).

Выходная частота оптического конвертера под фланец С120 Invacom

950 МГц - 5,45 ГГц. Мощность модулированного лазера составит 1310 нм.

Оптическая выходная мощность оптического конвертера под фланец С120 Invacom

Номинал 7 дБм при 25 ° C, ± 2 дБм избыточный температурный диапазон.

Шумы оптического конвертера под фланец С120 Invacom

Усиление оптического конвертера под фланец С120 Invacom

Максимальное усиление: 72 дБ, Мин. Усиление: 62 дБ при комнатной температуре.

Изменение коэффициента усиления по температуре (от -30 ° до + 60 ° C): +/- 2 дБ

Усиление плоскостности (от 0,95 до 5,45 ГГц): 5 дБ на полосу

Пульсация усиления оптического конвертера под фланец С120 Invacom

Пульсация усиления на полосу пропускания 26 МГц должна быть меньше ± 0,5 дБ.

Фазовый шум оптического конвертера под фланец с120 Invacom

Частота смещения Максимальный предел
1KHz -55dBc / Hz
10KHz -80dBc / Hz
100KHz -100dBc / Hz
1MHz -110dBc / Hz

Локальная стабильность осциллятора оптического конвертера под фланец с120 Invacom

Условие Максимальное изменение
начальной номинальной частоты ± 1 МГц
Темп. Дрейф (от -40 ° до + 60 ° C) ± 2 МГц
Старение и общий дрейф (10-летний срок службы) ± 4 МГц

Текущее потребление оптического конвертера под фланец с120 Invacom

Потребление тока <450 мА.

Перекрестная полярная изоляция

Обычно 30 дБ, минимум 25 дБ

Выходные соединения оптического конвертера под фланец с120 Invacom

Вход постоянного тока Женский F-тип
Оптический выход FC / PC

Питание оптического конвертера под фланец с120 Invacom

Номинальное напряжение питания 12 В

Температурные диапазоны оптического конвертера под фланец с120 Invacom

Окружающая температура Рабочая температура -30 ° C до + 60 ° C
Диапазон температур хранения от -40 ° C до + 70 ° C

Крепление конвертера с оптическим выходом

LNB будет прикреплен к спутниковой антенне с помощью 40-миллиметрового зажима. Рекомендуемым фитингом для версии C120 является регулируемый подающий ролик ADF-120.
