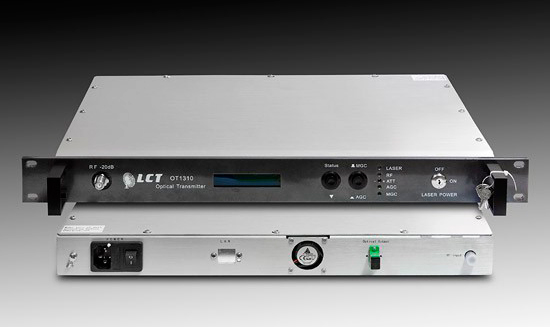

OT 1310-22 - оптический передатчик 13,4 dBm

Передатчик оптический
Длина волны: 1310 нм
Выходная мощность: 13.4 dBm
DFB лазер фирмы "ORTEL"
Диапазон частот: 47…862 МГц
С/N = 51 дБ
CSO = 60 дБ
СТВ = 65 дБ
Оптический разъем SC
19" 1U корпус

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1. Рабочая длина волны 1310 нм
2. Передача цифрового аналогового видео
3. Линейный DFB-лазер со встроенной системой предыскажений
4. LCD - индикация рабочего состояния и тревоги
5. Четкий контроль и проверка эффективности предискажений лазера
6. Автоматический контроль OMI, а также системы AGC, MGC
7. Показания состояния OMI на передней панели для удобства регулировки
8. Встроен резервный источник питания с автоматическим переключением
9. Автоматический контроль внутренней температуры: в случае достижения 40 ºС включаются вентиляторы, что исключает перегрев.
10. Два ВЧ – входа: цифровой и аналоговый
11. Тестовый вывод для контроля входного ВЧ – сигнала на передней панели
12. Встроенный интерфейс мониторинга
13. Исполнение 19” (1U)
Оптические передатчики серии OT 1310 используются для передачи цифровой и аналоговой видеоинформации в HFC-сетях.
Благодаря использованию высоко линейных DFB – лазеров, необходимой оптической изоляции, автоматическому контролю наиболее существенных параметров эти передатчики применяются в крупных мультисервисных сетях. Многофункциональная система стабилизации оптических и ВЧ – характеристик обеспечивает оптимальную производительность и стабильную работу лазера в течение продолжительного времени.
Все рабочие параметры лазера контролируются микропроцессором. Если один из параметров выходит из допустимого диапазона, генерируется сигнал тревоги с указанием причины на LCD – экране.
Все передатчики серии OT 1310 в 19-ти дюймовом (482,6 мм) исполнении высотой 1U (44,45).
В случае выхода из строя основного блока питания резервный включается автоматически, что обеспечивает бесперебойную работу сети.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
На передней панели расположены LED – индикаторы состояния передатчика. Зеленый – нормальный режим работы, мигающий красный – «тревога».
1. При включении передатчика, в нормальном режиме работы на LCD – индикаторе включится надпись « READY : KEY OFF » и загорится красный LED – индикатор.
2. В целях обеспечения безопасной работы передатчика лазер включится через несколько секунд после нажатия кнопки « ON » Индикатор состояния переключится с красного на зеленый и на LCD – экране появится информация о состоянии передатчика.
3. Пользователь может последовательно считывать рабочие параметры, нажимая кнопку «Status»
Индикация:
OT1310-XX название
LANS Corporation : производитель
LD POWER (mW) : индикация выходной оптической мощности в мВт
LD POWER (dBm) : индикация выходной оптической мощности в дБм
LD TEMP (ºC) : индикация рабочей температуры лазера
LD BIAS : индикация тока смещения лазера
LD BIAS : индикация тока смещения лазера
COLLING/HEATING (mA) : индикация состояния системы охлаждения/подогрева лазера
RF LVL : индикация входного уровня ВЧ-сигнала
UNIT TEMP (ºC) : индикация внутренней температуры
+5V READS (V) : индикация внутреннего напряжения +5 В
+24V READS (V) : индикация внутреннего напряжения +24 В
-5V READS (V) : индикация внутреннего напряжения -5 В
IP : индикация IP – адреса
S/N : индикация серийного номера
4. Если один из параметров п.п. 5, 6, 10, 11, 12 выйдет из нормы – включится режим тревоги (мигающий красный LED – индикатор).
5. Надпись « FIBER INTERLOCK » и красный LED – индикатор информируют о некачественном подсоединении оптического разъема, необходимо выключить передатчик, отсоединить и заново подсоединить оптический разъем, убедиться в надежности соединения и включить передатчик для дальнейшей работы.
6. При высоком входном уровне ВЧ-сигнала также включится сигнал тревоги – мигающий красный LED-индикатор.
7. Индикация состояния индекса оптической модуляции: « Norm » в режиме AGC, в режиме MGC регулировкой переменного аттенюатора « ATT » следует изменить параметр OMI (диапазон 20 шагов) до уровня «Norm» по шкале.
8. Источники питания: в передатчиках серии OT 1310 предусмотрен резервный блок питания. Если оба источника подключены к сети, то в случае выхода из строя основного, резервный включится автоматически.
Примечание:
1. При передаче 59 каналов стандарта PAL уровень входного ВЧ-сигнала должен быть равен 80 дБмкВ, при передаче N каналов уровень на входе следует установить согласно формуле:
U = 20 + 10Lg(59/N) dBmV
2. Отношения С/Ш при числе каналов N < 59 определяется по формуле:
S/N = S/N (59) + 10Lg (59/N) dB

Оптическая длина волны нм 1310 ± 20
Тип разъема FC/APC или SC/APC (опция)
Рабочий ВЧ-диапазон МГц 47 - 860
Неравномерность дБ ± 0,75

Входной уровень дБмкВ
Цифровой 65 - 75 ( > 550 МГц)
Аналоговый 75 - 85 ( ≤ 550 МГц )
Импеданс Ом 75
Возвратные потери дБ ≥ 16 ( ≥ 550 МГц); ≥ 14 ( > 50 МГц)
Тестовый выход (ослабление) дБ -20
Регулируемый аттенюатор дБ 10
АРУ дБ 10
CSO ≥ 61
CTB ≥ 65
Напряжение питания В
местное 150 - 240 ( 50/60 Гц )
Потребляемая мощность Вт
80
Температура эксплуатации ºC
0…+50
Температура хранения ºC
-20…+65, влажность 95%
Исполнение
19" 1U
