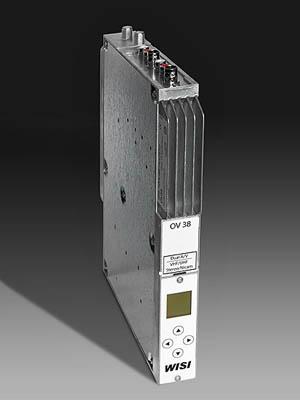

Модулятор WISI OV 38
|
Ещё в Модули аналогового ТВ:
Wisi (Германия) Модулятор WISI OV 35 A, Wisi (Германия) Модулятор WISI OV 36 A, Wisi (Германия) Конвертер WISI OV 45 D, Wisi (Германия) Демодулятор WISI OV 55 A, Wisi (Германия) Преобразователь OV 82 B, Wisi (Германия) Демодулятор WISI OV 85 A |
||||||||||
Описание Модулятор WISI OV 38
Двухканальный стерео-модулятор (45-862 МГц).
Формирует сигнал с частично подавленной боковой полосой, с шагом настройки 250 кГц.
Модулирует два аудио и два видео сигнала.
Мультистандартная поддержка.
NICAM.
Тип разъемов (аудио/видео) BNC/Cinch.
Интегрированный генератор тестовых таблиц.
Спецификация:
Видео — Каналы A/B
|
Входной уровень видео |
|
1 Vрр / ± 0,4 V |
|
Полоса видео |
|
0,020 — 5,0 MHz |
|
Сигнал/шум (S/N CCIR 405-1) |
|
> 57 dB typ. 59 dB |
|
Аудио — Каналы A/B |
||
|
Выходной частотный диапазон |
|
40 — 15000 Hz |
|
Входной импеданс переключаемый |
600 Ом / 10 кОм |
|
|
Сигнал/шум (S/N 1 kHz синус) |
|
тип. 55 dB |
|
Входной уровень для ном.девиации |
|
-4 dBm/ 1 kHz |
|
Уровень аудио |
|
+5 dB… -9 dB |
|
Искажения |
|
min. 0,6% typ. 0,3% |
|
Модулятор |
||
|
Выходной частотный диапазон |
|
45-862 MHz |
|
Шаг настройки |
|
250 kHz |
|
Выходной импеданс F гнездо |
|
75 Ом |
|
Выходной уровень |
(петлевой) (одиночный) |
74 — 89 dBuV |
|
Потери на проход |
|
< 1,5 dB |
|
Возвратные потери |
|
> 16 dB (-1 dB/Oкт.) |
|
TV стандарты |
|
B/G*, D/K*, I, L |
|
|
|
|
*В режимах Stereo и Dual со 2-й поднесущей звука с ID (А2) или NICAM
Общие характеристики
|
Разьемы |
RF……………………..F типа |
|
|
A/V входы………BNC / RCA |
|
Блок питания |
5VDC/ 1200 mA |
|
|
12 VDC/530 mA |
|
Корпус |
Zinc die-cast |
|
Размеры |
30 x 264 x 199 mm |
|
Рабочая температура |
-5 °C…+50 °C |
|
Температура хранения |
-25 °C…+75 °C |
|
Макс. Влажность без конденсации |
95% |
|
EMC |
Согласно EN 50083-2 |
