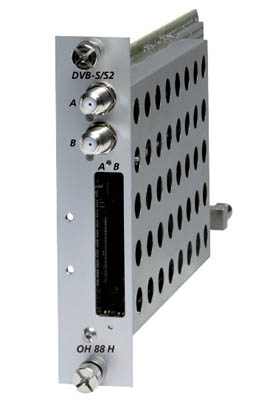

Двухканальный трансмодулятор DVB-S/S2 - COFDM с CI интерфейсом.
Входная частота |
950-2150 МГц (шаг настройки 1 МГц) |
Входной уровень |
47-70 дБмкВ |
Автоподстройка частоты |
+/- 10 МГц |
Тип модуляции |
QPSK, 8PSK |
Символьная скорость |
2-45 Мсимв/с |
FEC |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
Спектральная инверсия |
C-band/Ku-band |
Выходная частота |
110-858 МГц (шаг настройки 1 МГц) |
Стабильность частоты |
+/- 30 кГц |
Полоса сигнала |
7/8 МГц |
Выходной уровень |
95-110 дбмкВ |
Стабильность выходного уровня |
+/- 1 дБ |
Помехи в полосе канала |
не более -50 дБ |
Помехи вне полосы канала |
не более -50 дБ |
SNR |
не менее 41 дБ |
MER |
не менее 37 дБ |
Модуляция |
QPSK, 16-, 64-QAM |
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
Защитный интервал |
1/4, 1/8, 1/16, 1/32 |
FFT mode |
2k, 8k |
Bit stuffing |
да |
PID фильтрация |
да |
Входные разъёмы |
F-типа |
Потребляемый ток |
0,85 А |
Питание LNB |
12 В / 0,5 А (22кГц/DiSEqC) |
Диапазон рабочих температур |
-20...+55 С |
