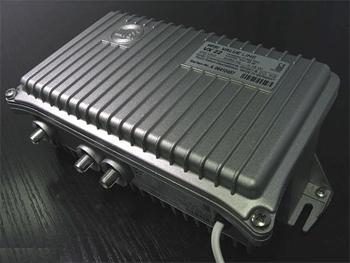

Субмагистральные усилители WISI VX 22 A

Снят с производства заменен на усилитель Wisi VX26 M

Скачать документацию:

Гарантия 12м.

Технические характеристики:

Большинству кабельных операторов хорошо знакомы домовые усилители производства фирмы WISI VX22/VX23.  По сочетанию технических параметров и надежности они стали фактическим стандартом домовых усилителей в области строительства сетей кабельного телевидения.

Особенности применения.

Кроме традиционных регулируемых аттенюаторов и эквалайзеров, устанавливаемых на входе, усилители WISI имеют также и межкаскадные фиксированные аттенюаторы и эквалайзеры. Их наличие позволяет упростить настройку и улучшить характеристики сети. С чем это связано?

Общеизвестно, что увеличение, при настройке, затухания аттенюатора, установленного на входе усилителя ухудшает отношение сигнал/шум на выходе усилителя на величину вносимого затухания. Уменьшить деградацию отношения сигнал/шум помогает перенос части требуемой аттенюации на межкаскадный аттенюатор. Поэтому рекомендуется всегда начинать настройку усилителя с установленным в максимум межкаскадным аттенюатором и переводить его в положение 0 дБ только в тех случаях, когда регулировкой входного аттенюатора не удается настроить усилитель на проектные значения.

Другой аспект. Как правило, если домовой усилитель в кабельной сети работает на коаксиальную многоквартирную домовую разводку, то проектировщики задают выходные уровни таким образом, чтобы выходной уровень такого усилителя был неравномерным. На верхней рабочей частоте он обычно на 6 … 12 дБ больше чем на нижней рабочей частоте. Это связано с тем, что распространяясь по коаксиальной домовой разводке, высокочастотные телевизионные сигналы ослабляются больше, чем низкочастотные. И, в этом случае, такая настройка усилителя позволяет получить на абонентской розетке максимально ровные уровни телевизионных сигналов. Это отвечает требованиям ГОСТа на кабельные телевизионные сети и позволяет обеспечить наивысшее качество телевизионной картинки у абонента.

Однако настройка такого усилителя вызывает проблемы у техников. Это связано с тем, что в сети часто не оказывается ТВ сигналов на тех частотах, уровень на которых указан в проекте. При этом расчет настроечных уровней сигналов на частотах отличающихся от проектных достаточно сложен для выполнения его в процессе работы по настройке усилителя.

Облегчить работу настройщика, в этом случае, могут введенные в усилители WISI

межкаскадные эквалайзеры 0/6 дБ.

С использованием этих эквалайзеров процесс настройки усилителя значительно упрощается. Необходимо просто выполнить следующие операции:

1. Настройщик должен установить межкаскадный эквалайзер в 0 дБ.

2. Далее необходимо настроить усилитель стандартным образом, чтобы уровни всех телевизионных сигналов были равны и соответствовали значению проектного уровня на верхней частоте.

3. После этого необходимо переключить эквалайзер на проектное значение эквалайзирования в 6 дБ.

4. Настройка закончена.
